PIR

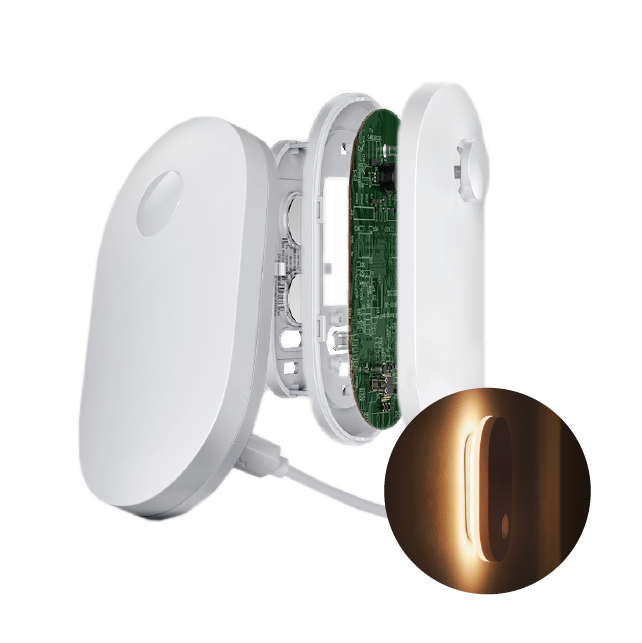

高精度芯片，自带PWM输出，被动接收、探测红外辐射。广泛应用于电子防盗、人体探测器、智能照明等领域。
方案概述

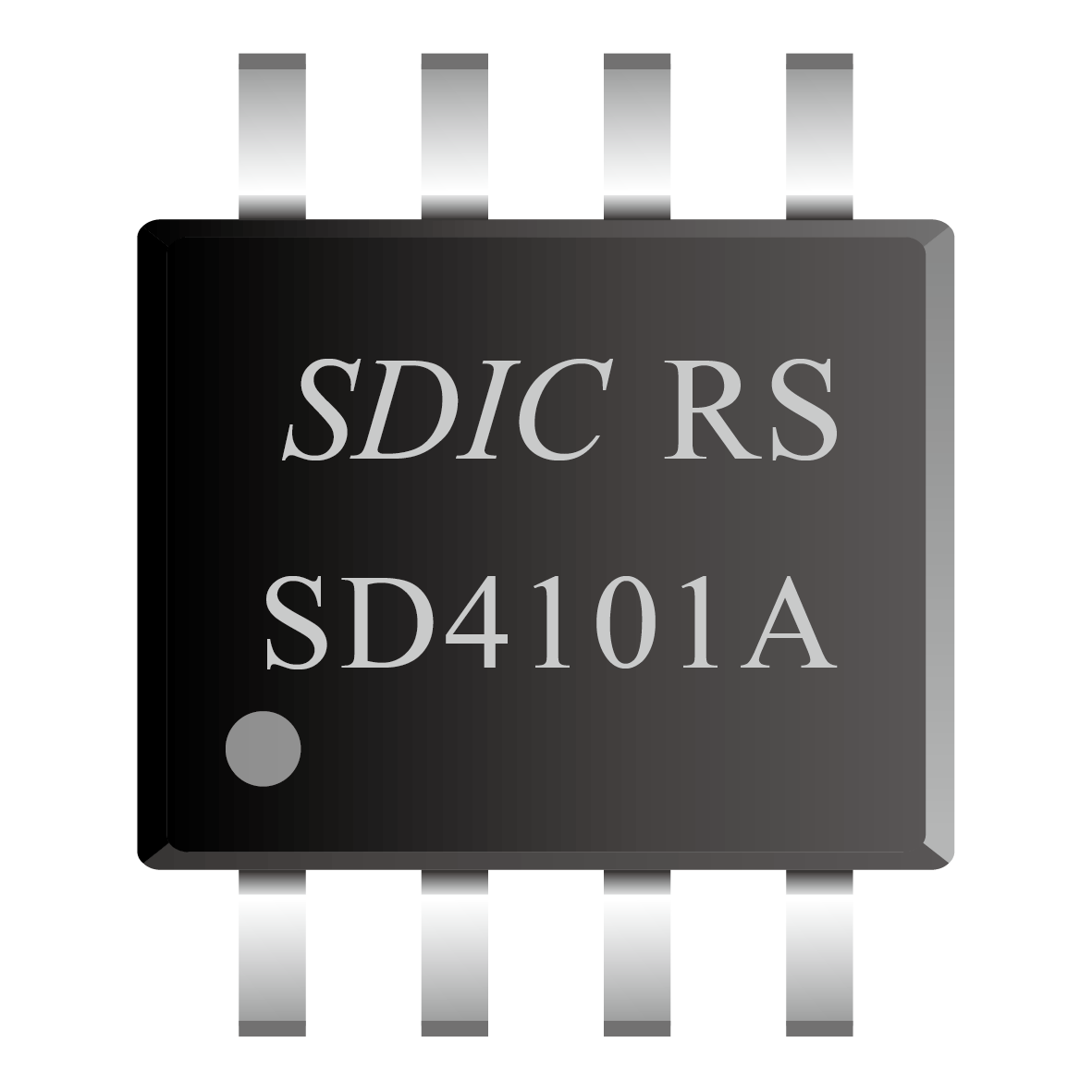

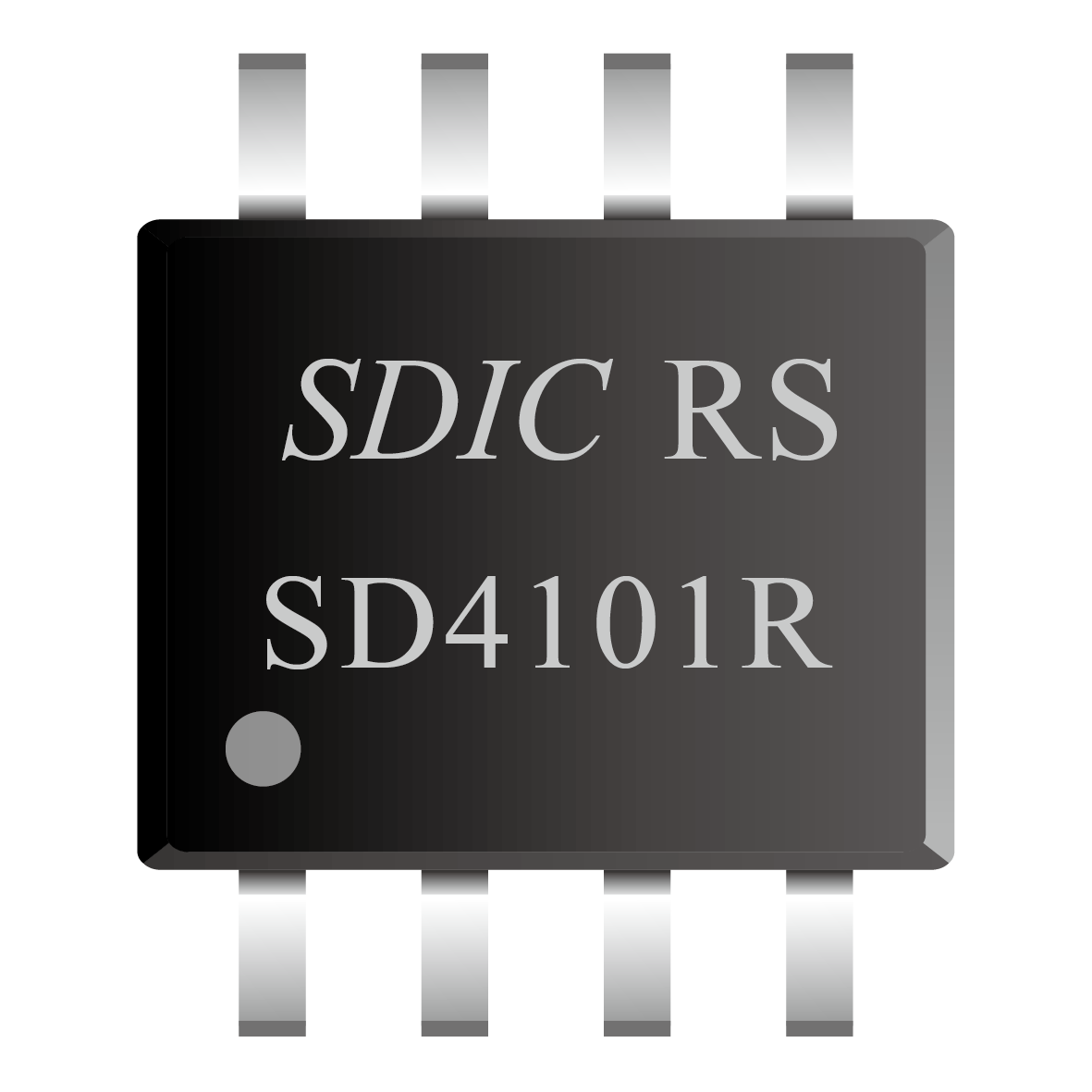

在电子防盗、人体探测器、智能照明等领域中，被动式热释电红外探测器的应用非常广泛，但PIR信号处理起来却并不简单，需要开发人员投入大量的时间和精力。为了降低生产厂家的生产成本和难度，基于我司k8凯发微SD4000系列芯片PIR信号处理方案，自带PWM输出与高精度ADC的芯片，应用于PIR信号采集处理。
方案优势

  • 工业级标准，稳定性好

  • 内置运算放大器和高精度算法单元，可自适应环境

  • 感应距离远，感应灵敏度可调节

  • 控制信号输出延迟时间可调

  • 内置屏蔽时间定时器，有效抑制重复动作

  • 多路模拟输入和多路数字输出

  • 应用电路简单，量产一致性好，自带产测模式便于生产

工业级标准，稳定性好

内置运算放大器和高精度算法单元，可自适应环境

感应距离远，感应灵敏度可调节

控制信号输出延迟时间可调

内置屏蔽时间定时器，有效抑制重复动作

多路模拟输入和多路数字输出

应用电路简单，量产一致性好，自带产测模式便于生产

技术特点

  • 高精度ADC，ENOB=20.6bits@250sps, 2个差分通道或者4个单端通道（对VSS）

  • 8位RISC超低功耗MCU，49条指令，6级堆栈

  • 8k Bytes OTP程序存储器，256 Bytes SRAM 数据存储器

  • 支持OTP在线烧录功能，可以替代外部EEPROM

  • 内置4MHz与32kHz RC振荡电路，无需外部时钟

  • 1路8bits PWM0输出

  • Watch Dog Timer

  • 所有数字输入口带施密特触发输入，可以选择是否使用上拉电阻

  • 灵活的电池检测功能，检测范围2.4~3.3V

  • 掉电检测电路和上电复位电路

  • 工作电压范围：2.4~3.6V

  • 工作温度范围：-40~85℃

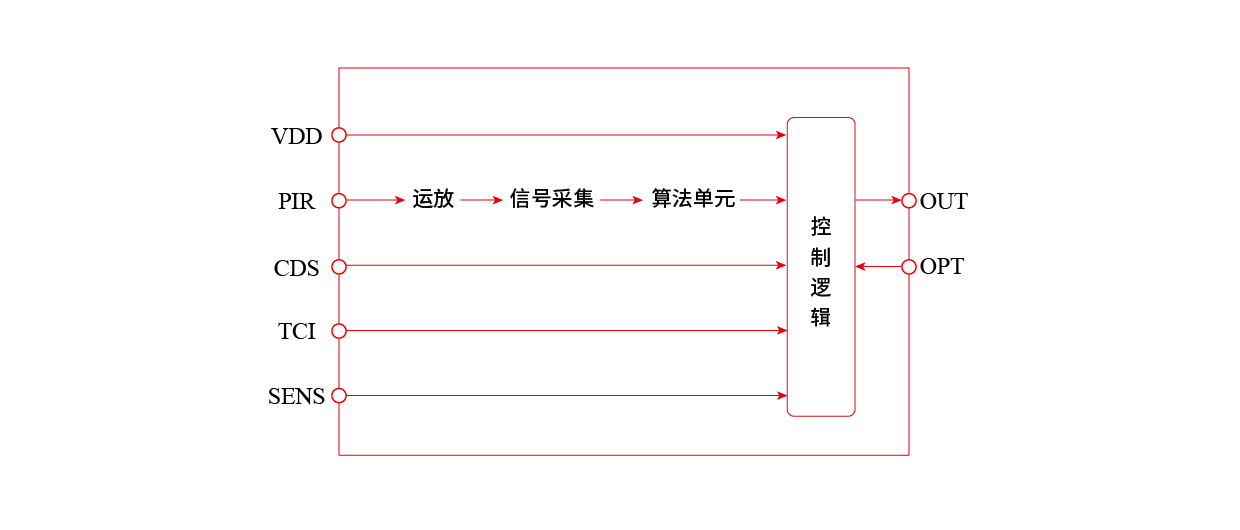

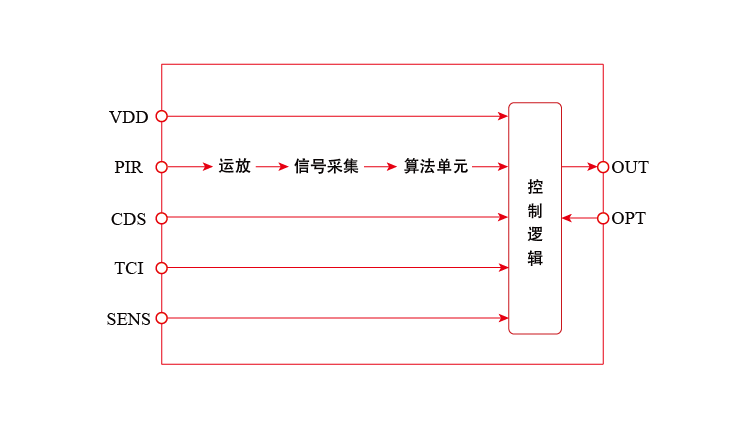

应用框图
